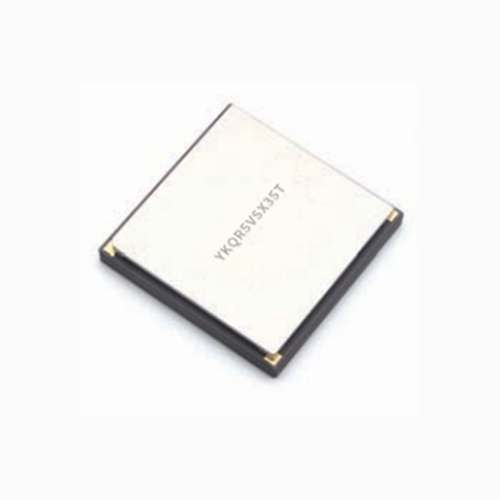

YKQR5VSX35T
YKQR5VSX35T/SX50T/SX95T/SX240T/LX155T系列FPGA是耐辐射的高性能、高可靠SRAM型FPGA,完全兼容Xilinx公司的Virtex-5系列FPGA,可以实现PIN-to-PIN替换,使用Xilinx公司的ISE(Integrated System Configuration)集成综合环境进行开发、验证。
性能指标

YKQR5VSX35T/SX50T/SX95T/SX240T/LX155T系列FPGA是耐辐射的高性能高可靠SRAMFPGA完全兼容Xilinx公司的Virtex-5系列FPGA可以实现PIN-to-PIN替换使用Xilinx公司的ISEIntegrated System Configuration集成综合环境进行开发验证

主要特点

◎ 兼容型号:Xilinx公司XQ5VSX35T/SX50T/SX95T/SX240T/LX155T

◎ 工作电压: 核电压:1.0V

接口电源:1.2、1.5、1.8、2.5、3.3V可选

◎ 最高系统工作频率450MHz

◎ 兼容24种单端和14种差分接口标准的IO接口电路,支持DCI(数字控制阻抗)和源同步

◎ 采用6输入查找表(6-LUT)技术,支持64位分布式RAM,支持SRL32/双SRL16

◎ 内嵌时钟管理模块(CMT),可实现频率锁定、频率综合和时钟相移的DCM功能,可实现输入抖动滤波、频率锁定、频率综合和相位匹配的PLL功能

◎ 内嵌36Kb BRAM,集成可编程FIFO逻辑、纠检错电路

◎ 内嵌DSP48E Slice,可实现25bit×18bit补码乘法运算,可选流水线功能

◎ 内嵌100Mb/s~3.75Gb/s的RocketIO™GTP收发器

◎ 支持多种配置模式,支持SPI、并行FLASH接口,具有自动总线宽度检测功能

◎ 支持片上/片外热特性监视、片上/片外电源监视

◎ 支持PCI Express1.1的x1、x4、x8模式,支持10/100/1000Mb/s以太网MAC

◎ 工作温度:-55℃+125℃

◎ 抗辐射指标:总剂量:150K Rad(Si)

单粒子闩锁阈值:75MeV·cm2/mg

◎ 外形尺寸:27mm×27mm(CCGA665)

35mm×35mm(CCGA1136)

42.5mm×42.5mm(CCGA1738)


功能特点

产品型号

资源/规模

  最大工作频率

MHz

工作电压

V

封装形式

 兼容型号









YKQR5VSX35T

等效系统门数为350万门的耐辐射FPGACLB阵列含34816个逻辑单元LC);360个最大可用IO支持多电压条件下的多种单端和差分协议最高数据传输速度可达1Gb/s192DSP模块每个DSP25 ×18位的乘法器和48位的加法器等运算逻辑8436Kbit块存储器BRAM),支持FIFOECC等功能2个时钟管理单元CMT,每个含2DCM1PLL8个可实现100Mb/s3.75Gb/s传输能力的GTP串行收发器1PCIe1.1集成端点410/100/1000Mb/s以太网MAC









450







Vccint: 1 Vcco: 1.23.3









CCGA665









XQ5VSX35T
