在开关电源、电机驱动、继电器控制以及各类含有感性负载的电子电路中，有一个元件虽然平时不显山露水，却在关键时刻决定整个系统的生死——续流二极管。它的任务非常单一：只在开关关断的那一瞬间发挥作用，为电感中的电流提供一条安全的释放路径。如果没有它，电感在开关断开时产生的高压尖峰可以轻易击穿MOSFET、摧毁驱动芯片、烧掉整个功率级。这正是续流二极管最真实的写照——平时不参与能量传输，危难时刻独自扛下所有。

为什么一定要加续流二极管？问题的根源在于电感的本质特性：电流不能突变。当开关管导通时，电流流过电感，能量以磁场的形式储存其中；当开关管突然关断时，电流路径被切断，但电感中的电流并不会立刻归零。根据法拉第定律，感应电动势等于电感量乘以电流变化率，如果电流在极短时间内被强制截断，感应电压将急剧攀升。以一组典型数据为例：一个100μH的电感流过10A电流，开关在100ns内完成关断，产生的感应电压高达10,000V。而电路中常用的MOSFET耐压可能只有60V，这10kV的尖峰足以在瞬间击穿其漏源结。即便MOSFET侥幸未被击穿，高压尖峰也会通过寄生电容耦合到控制侧，损坏PWM芯片或MCU，甚至通过电磁辐射干扰整个系统的正常工作。续流二极管的存在，就是为这股被强行截断的电流开辟一条安全的泄放通道。
续流二极管的接法非常简单，只需在感性负载两端反向并联一只二极管即可。以Buck降压变换器为例，当开关管导通时，电流从输入经开关管、电感流向负载，此时续流二极管承受反向电压处于截止状态。当开关管关断时，电感电流维持原有方向继续流动，但原路径已被切断，于是电感左端电压被拉低至地电位以下，续流二极管转而正向导通，电流经由二极管、电感、负载构成完整的续流回路。在这个过程中，电感储存的能量通过二极管和负载逐渐释放，电流按固定斜率线性下降，电感两端电压被钳位在二极管的导通压降附近——大约0.7V（硅管）或0.3V（肖特基管）。换句话说，一只不足1V压降的二极管，把原本上万伏的电压尖峰消弭于无形。
续流二极管的选型并不复杂，但每一个参数都直接关系到电路能否可靠工作。反向耐压是第一个硬指标，不同拓扑结构下二极管承受的反向电压各不相同：Buck电路中等于输入电压，Boost电路中等于输出电压，Buck-Boost中等于输入加输出电压之和，而反激变换器中还要额外叠加上初级电压通过变压器匝比反射到次级的分量。一个实际案例：48V输入、12V输出、匝比4:1的反激电源，次级续流二极管的反向耐压需求为204V，若选用100V的器件，上电瞬间即告击穿。正向电流同样关键，续流二极管承载的是电感峰值电流，而非简单的平均值，尤其在大纹波电流设计中，峰值可能比平均值高出30%至50%，忽略这一点会导致二极管在重载下严重过热。

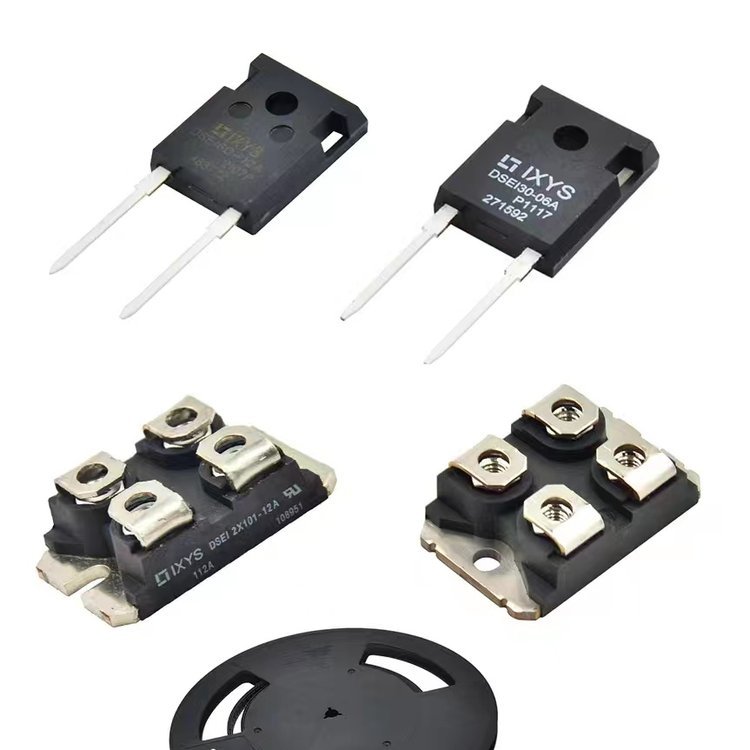

在所有参数中，反向恢复时间是最容易被低估却最致命的一项。当二极管从导通切换至截止时，PN结内存储的少数载流子需要一定时间才能完全复合，这个时间段就是反向恢复时间。在此期间二极管无法有效阻断反向电压，反而会产生一个巨大的反向恢复电流，该电流与电路寄生电感相互作用，生成额外的电压尖峰和电磁干扰，轻则增加开关损耗，重则直接造成开关管在开通瞬间过流损坏。高频开关电路中必须选用快恢复或肖特基二极管，普通整流管根本无法满足要求。正向压降同样不可忽视，它直接决定了导通损耗的大小，在大电流应用中即使零点几伏的差异也可能导致数瓦的功耗差别。肖特基二极管压降低，但反向耐压有限且高温漏电显著；硅快恢复管耐压高，但压降偏大；碳化硅肖特基则兼顾了高压和高速的优点，但成本仍然偏高。
实际工程中，续流二极管的选型错误屡见不鲜。最常见的是在几十千赫兹以上的开关频率下使用普通1N400X系列整流管，其反向恢复时间长达数微秒，会造成极大的开关损耗和电压尖峰，导致开关管频繁烧毁。另一种典型错误是按平均电流而非峰值电流选型，导致瞬态大电流时超出器件安全工作区。散热考虑不足同样普遍，续流二极管的功耗往往被低估，实际运行中结温远超预期，加速器件老化和失效。选型时应当在反向耐压、正向电流、反向恢复时间、正向压降和热特性之间综合权衡，高频高压场景优先关注trr，低压大电流场景优先关注VF，两者不可偏废。
续流二极管的地位虽然低调，却是整个功率回路中不可或缺的防线。选对了，它默默无闻地在每一次开关关断时挺身而出；选错了，它会在最紧要的关头失效，紧接着整个功率级在毫秒间灰飞烟灭。对待这个元件，值得多花五分钟核实每一个参数，因为它承担的不是性能，而是安全。
